一、簡介

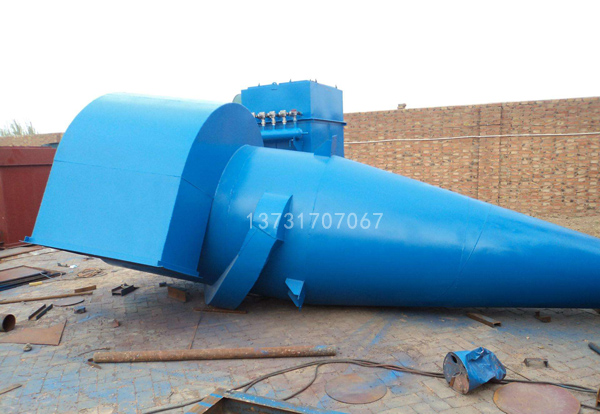

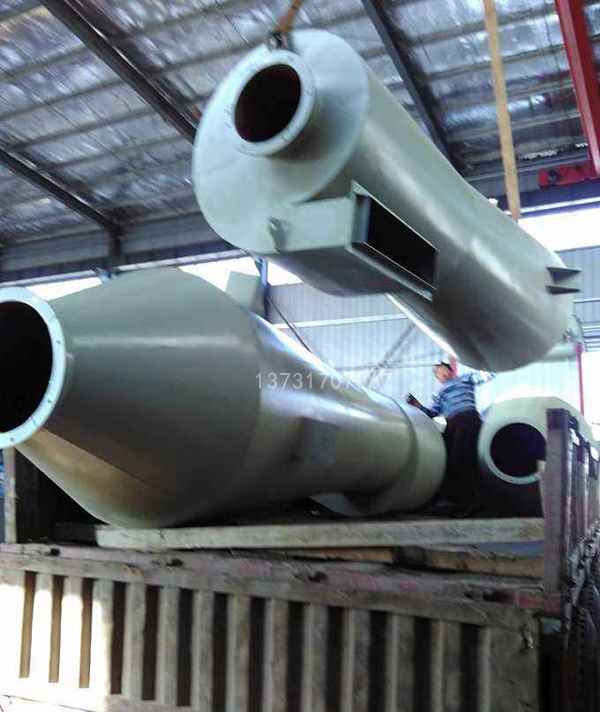

　　XLP型旁路式旋風除塵器是一種在旋風筒體外側帶有一旁路通道的O旋風除塵器，它能使筒內壁附近含塵較多的一部分氣體通過旁路進入旋風筒下部，以減少粉塵由排風口逸出的機會，特別對大于5μm的粉塵有較高的除塵效率。用于清除工業廢氣中含有密度較大的非纖維性及黏結性的灰塵。能有效地分離煙草灰、滑石粉、石英粉、石灰石粉、礦渣水泥、水泥生料等，具有結構簡單、操作方便，耐高溫、阻力低而除塵效率高的特點，適用于礦山、冶金、耐火材料、煤炭、化工、建材及電力等工業部門的氣體凈化。

二、工作原理：
　　含塵氣體從進口處切向進入后，氣體在獲得旋轉運動的同時，氣流分成上、下分開，形成雙旋渦運動，粉塵在排氣底部即雙旋渦的分界處產生強烈的分離作用。較細較輕的塵粒由上部旋渦氣流帶往上部，在頂蓋下面形成強烈旋轉的灰環，產生塵粒的聚集，并被從特設的旁路分離室上部洞口引出，經旁路分離室下部螺旋槽，從除塵器外壁回風口切向引入除塵器筒體下部與內部氣流匯合，粉塵被分離而落入灰斗。另一部分較粗重的粉塵顆粒則在下旋渦氣流帶動下，沿除塵器下段經由上旋渦氣流的類似過程，將粉塵分離并進入灰斗。
三、分類：
      XLP型旁路式旋風除塵器比一般旋風除塵器進氣口位置低，使在除塵器頂部有充足的空間形成上旋渦并形成粉塵環，從旁路分離室引至錐體部分，這樣有害于除塵效率的二次氣流，變成有粉塵集聚作用的上旋渦氣流；旁路分離室設計成螺旋形，使進入的含塵氣流切向進入錐體，避免擾亂錐體內壁氣流，防止再次塵化現象。

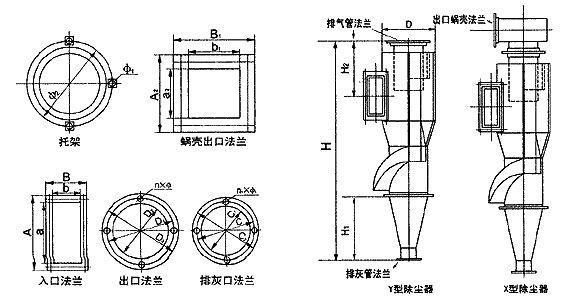

     ①按XLP型旁路式旋風除塵器出風方式分類。X型（水平出風，吸出式除塵器位于風機吸入側，并帶有出口蝸殼），一般用于負壓操作；Y型（上部出風，壓入式除塵器位于風機壓入側），一般用于正壓或負壓操作。
     ②按回旋方向可分為右回旋S型和左回旋N型兩種，兩型號除塵器有四種組合型式（XN、XS、YN、YS型）。
     ③按螺旋形旁路分離室分類。XLP/A呈半螺旋形，外形呈雙錐體；XLP/B呈全螺旋形，具有較小圓錐角的單錐體，錐體較長。試驗證明在同樣條件下A型效率高于B型，同時A型阻力大于B型，B型比A型結構簡單，質量小。

四、技術性能：
